Kaj je valjčni ležaj

Valjčni ležaji se uporabljajo za zamenjavo drsnega gibanja z nizkim trenjem, kotalnim gibanjem pri rotacijskih aplikacijah. Glavne vrste valjčnih ležajev so cilindrični, sferični in stožčasti. Na splošno imajo valjčni ležaji večjo nosilnost kot kroglični ležaji enake velikosti. Če želite izvedeti specifikacije in cene valjčnih ležajev, nas kontaktirajte!

Prednost valjčnega ležaja

Natančnost:Valjčni ležaj ponuja visoko natančnost, ki omogoča natančno linearno gibanje.

Nosilnost
Zaradi svoje vrhunske zasnove lahko valjčni ležaji prenesejo obremenitve iz več smeri, kar znatno poveča njihovo nosilnost.

Togost
Krožna štirivrstna zasnova vodil z valjčnimi ležaji zagotavlja večjo togost, zaradi česar so primerna za težke aplikacije.

Samomazalni
Nekateri valjčni ležaji imajo samomazalne pakete, ki zmanjšajo potrebe po vzdrževanju in podaljšajo življenjsko dobo ležajev.

Vsestranskost
Roller Bearing ponuja širok izbor linearnih ležajev, primernih za različne aplikacije, od majhnih elektronskih naprav do velikih industrijskih strojev.

Zmanjšanje hrupa
Kotalni ležaji lahko prispevajo tudi k tišjemu delovanju strojev. Ker ustvarjajo manj trenja in vibracij, običajno povzročajo manj hrupa med delovanjem kot druge različice ležajev.

Učinkovitost
Njihova zasnova omogoča, da valjčni ležaji delujejo pri visokih hitrostih z minimalno izgubo energije. Zaradi tega so izvedljiva možnost za številne sisteme za nadzor gibanja.

Vrsta valjčnega ležaja

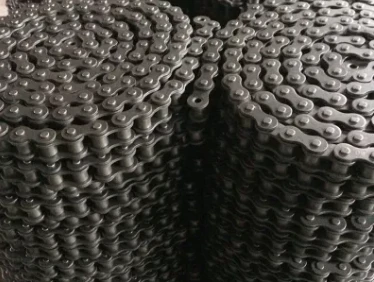

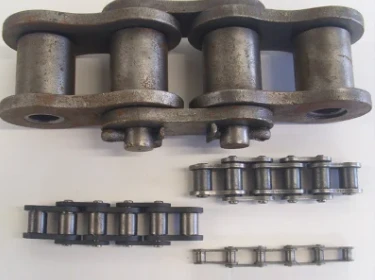

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Sferični valjčni ležaji

Sferični ležaj obsega notranji obroč z dvema dirkalnima stezama, nagnjenima pod kotom ležajne osi, zunanji obroč s skupno sferično tekalno stezo, sferične kotalne elemente, kletke in v nekaterih izvedbah notranje sredinske obroče.

Cilindrični valjčni ležaji

Ti ležaji imajo cilindrične valje v linearnem stiku z dirkalnimi stezami, vendar niso pravi valji. Namesto tega imajo okronane ali lebdeče konce za lajšanje stresa. Najdete jih v eno- ali dvovrstnih konfiguracijah. Ne glede na vašo izbiro jim njihova geometrija zagotavlja večjo radialno nosilnost pri aplikacijah pri visokih hitrostih. Kljub temu imajo zmerno nosilnost potiska.

Stožčasti valjčni ležaji

Stožčasti valji so zasnovani po načelu, da se stožci lahko kotalijo drug čez drugega brez zdrsa. Vsebujejo notranji in zunanji obroč ter vrste neločljivih sklopov stožcev. Stožčasti stožčasti valjčni ležaji potekajo po stožčastih kanalih, ki ustrezajo stožčasti zasnovi ležajev. Zaradi velikega stika s površino lahko stožčasti valji prenesejo velike radialne, aksialne in potisne obremenitve, običajno pri aplikacijah z zmerno hitrostjo.
Zelo so podobni cilindričnim ležajem, a če se odločite, katerega boste kupili, je tukaj glavna razlika: cilindrični valjčni ležaji prenesejo le omejene potisne obremenitve. Hkrati lahko njihovi konični primerki obvladajo znatne potisne obremenitve. Stožčasti valjčni ležaji so običajno na voljo v palčnih in metričnih velikostih.

Iglični ležaji

Ti valji imajo tanke in dolge ležaje, nameščene vodoravno v ohišju ležaja. Imajo lahko zožene konce za ohranjanje položaja valja ali polkrogle konce za prosto gibanje ležajev. Iglični ležaji so različica cilindričnih ležajev. Njihova zasnova v obliki skodelice jim omogoča, da prenesejo visoke radialne obremenitve v aplikacijah, ki zahtevajo vrtilno natančnost pri visokih hitrostih.
Glavna prednost igelnih valjev je njihova zmožnost uporabe parne površine kot notranjih ali zunanjih vodil ali oboje. Konstrukcija zagotavlja tudi velike rezervoarje za olje, hkrati pa ohranja minimalistično zasnovo prečnega prereza. Našli boste igelne valje z ali brez notranjega obroča.

Potisni valjčni ležaj

Aksialni ležaji so posebni rotacijski ležaji, ki se uporabljajo za obvladovanje visokih obremenitev v neugodnih okoljih. Imajo lahko različne kotalne elemente, vključno z iglami, stožčastimi, sferičnimi ali cilindričnimi valji, ki delijo ležajne obroče. Potisni valji prenašajo aksialne in potisne obremenitve, vzporedne z osjo gredi. Njihova hitrost se razlikuje glede na uporabljen kotalni element. Na primer, kroglični aksialni ležaji so odlični za uporabo pri visokih hitrostih, vendar so cilindrični aksialni ležaji omejeni na zmerne hitrosti.

Razlika med krogličnimi in valjčnimi ležaji

Valjčni ležaji

Večja nosilnost:Zaradi linijskega stika lahko valjčni ležaji prenesejo večje radialne obremenitve.
Raznolikost dizajnov:Različni modeli, kot so cilindrični, stožčasti, sferični in igličasti, so primerni za različne namene.
Vzdržljivost:Robusten za prenašanje težjih bremen brez deformacij.
Manjša občutljivost:Bolj odporen na udarne obremenitve in neusklajenost v primerjavi s krogličnimi ležaji.

Slabosti
Trenje:Običajno ima nekoliko višji koeficient trenja v primerjavi s krogličnimi ležaji.
Velikost:Na splošno bolj zajeten, zahteva več prostora v strojih.
Vzdrževanje:Morda bo potrebno pogostejše vzdrževanje, zlasti pri hitrih aplikacijah zaradi povečanega trenja.

Kroglični ležaji

Nizek koeficient trenja:Kroglični ležaji imajo manjše trenje pri zagonu in teku, kar je idealno za uporabo pri visokih hitrostih.
Kompaktna zasnova:Zavzamejo manj prostora in se lahko uporabljajo v manjših mehanizmih.
Vsestranskost:Primeren tako za radialne kot za aksialne (potisne) obremenitve.
Nizki stroški vzdrževanja:Imajo daljšo življenjsko dobo pri aplikacijah z manjšo osno obremenitvijo in zahtevajo manj pogosto vzdrževanje.

Slabosti
Nosilnost:Omejena zmogljivost za prenašanje velikih radialnih obremenitev v primerjavi z valjčnimi ležaji.
Vzdržljivost:Pod prekomernimi obremenitvami se lahko deformira, kar vodi do skrajšane življenjske dobe ležaja.
Občutljivost:Bolj občutljiv na neusklajenost in udarne obremenitve.

Sestavni del valjčnega ležaja

Notranji obroč in dirkališče
Notranje vodilo je manjši obroč nad gredjo. Postavljen je znotraj zunanjega vodila.
Pri valjčnih ležajih je tekalna pot ravna ali zožena s prirobnico, ki drži valje na mestu.
Na krogličnih ležajih je v njegovem zunanjem obodu vrezan utor.

Kotalni elementi
Ležaji se lahko prosto vrtijo zaradi kroglic ali valjev, pritrjenih med notranjo in zunanjo dirko. Če jih ne bi bilo, bi trenje med kolesci hitro uničilo ležaj. Kroglice in valji v ležajih so izdelani po natančnih simetričnih specifikacijah, saj asimetrični kotalni element zmanjša zmogljivost ležaja. Kotalni elementi so zelo odvisni od kakovosti njihove površine, saj ta vpliva na to, kako gladko se lahko vrtijo. Trenje ustvarja toploto, kar skrajša življenjsko dobo ležaja in poveča hrup ležaja.

Ležajna kletka
Ležajna kletka drži kroglice ali valje na mestu med notranjim in zunanjim vodilom. To zagotavlja, da se lahko krogle/valji prosto vrtijo, vendar ohranijo razmik.

Zunanja dirkalna steza
Ležaji so sestavljeni iz zunanjega in notranjega vodila (obroča), v katerem so kroglice ali valji.
Pri valjčnih ležajih je zunanja tekalna pot ravna, sferična ali stožčasta s prirobnico, ki drži valje na mestu.
Na krogličnih ležajih je vzdolž notranjega oboda dirkalne steze izrezan utor, da se krogle držijo na mestu.

Celoten ležaj
Ko so vse komponente sestavljene, sestavljajo ležaj. Kotalni elementi so lahko izpostavljeni in potrebujejo ustrezno mazanje za pravilno delovanje.

Pogoste težave in rešitve valjčnih ležajev

Pogoste težave, povezane z valjčnimi ležaji

1. Onesnaženje s hrupom

Ker se valjčni ležaji uporabljajo za prenašanje velike radialne in aksialne obremenitve, so težave s hrupom in vibracijami v valjčnih ležajih zelo pogoste zaradi nepravilnih postopkov ali drugih osnovnih težav. To lahko negativno vpliva na delovanje in dolgo življenjsko dobo strojev, v katerih deluje.

2. Hrup v valjčnih ležajih

Primarni vir hrupa v valjčnih ležajih je medsebojno delovanje med valjčnimi kotalnimi elementi (npr. valji, krogle), kletko in tekalnimi stezami ležajev. Prekomerni hrup lahko kaže na obrabo in trenje ter lahko poslabša težavo, saj povzroči večjo škodo na ležajih in strojih, ki jih upravlja, če se ne odpravite takoj. Poleg tega je posledični hrup moteč za delovno okolje.

3. Vibracije v valjčnih ležajih

Vibracije valjčnih ležajev nastanejo zaradi dinamičnih sil, ki nastanejo med delovanjem in povzročijo premikanje kotalnih elementov znotraj ležajev. Vibracije so lahko posledica neusklajenosti, neuravnotežene obremenitve ali onesnaževalcev. Visoke ravni vibracij lahko negativno vplivajo tudi na okoliške stroje, zmanjšajo njihovo učinkovitost in povzročijo škodo.

4. Predčasne okvare

Prezgodnja okvara valjčnih ležajev se nanaša na nepričakovane okvare pred njihovo pričakovano življenjsko dobo. Težave nastanejo zaradi številnih dejavnikov, ki izvirajo iz samih kotalnih ležajev ali strojev, v katere so bili nameščeni.
Primarni vir prezgodnje odpovedi valjčnih ležajev je čezmerna obremenitev in obraba komponent ležajev med delovanjem, zlasti komponent, ki omogočajo vrtenje ležajev. To bo povzročilo odrgnino in površinsko obrabo lahko pride med notranjimi obroči in zunanjimi obroči, kotalnimi elementi, tekalno stezo in onesnaževalci, kar bo povzročilo pogosto menjavo in povečane stroške vzdrževanja.

5. Težave z mazanjem

Mazanje je pomembno za zagotavljanje optimalne učinkovitosti ležajev, podaljšanje življenjske dobe in preprečevanje dragih izpadov in popravil opreme. Čeprav gre za rutinski postopek vzdrževanja, njegova uporaba zahteva natančnost in ustrezno nego, saj lahko nepravilna uporaba močno poškoduje stroj.
Nezadostno mazanje bo na primer povzročilo povečanje trenja med komponentami, kar lahko privede tudi do neustrezne zaščite in povečane obrabe, zlasti okoli območja kotalnih elementov. S povečano obrabo in večjim trenjem bodo dirkalne poti proizvedle več toplote, kar bo povzročilo kopičenje toplote in zmanjšano učinkovitost splošne učinkovitosti opreme.

Nasveti za odpravljanje težav

Upravljanje mazanja za zmanjšanje hrupa

Nekaj korakov za zmanjšanje hrupa v valjčnih ležajih vključuje upravljanje mazanja. Zagotavljanje ustreznega mazanja poleg uporabe prave vrste maziva učinkovito pomaga zmanjšati hrup. Poleg tega so na voljo rešitve za dušenje hrupa za večino vrst valjčnih ležajev, vključno z igelnimi valjčnimi ležaji, sferičnimi valjčnimi ležaji in cilindričnimi valjčnimi ležaji.
Izbira ustreznega maziva se lahko opravi na podlagi dejavnikov, kot so vaša nosilnost, hitrost, temperatura in okoljski pogoji, ki jih lahko konfigurirate s smernicami proizvajalca. Pomaga določiti urnik, da zagotovite, da je tudi vaš stroj podmazan v ustreznih intervalih.

Uporaba orodij za poravnavo gredi

Vibracije lahko pomenijo, da so v vaših strojih ohlapni gibljivi deli, ki lahko povzročijo prezgodnje okvare. Prepričajte se, da so pravilno zategnjeni v skladu s specifikacijami proizvajalca. Poleg tega bo uporaba orodij za poravnavo gredi dodatno preprečila to težavo, saj bo zagotovila, da so vsi vaši deli izmerjeni in poravnani.

Uporaba valjčnih ležajev

Splošno prepričanje je, da se valjčni ležaji uporabljajo predvsem v industrijskih aplikacijah, vendar to ni vedno tako. Valjčne ležaje je mogoče uporabiti za različne namene in imajo veliko prednosti pred običajnimi krogličnimi ležaji. V tem razdelku bomo raziskali različne uporabe in uporabe valjčnih ležajev.
Glavne prednosti uporabe valjčnih ležajev vključujejo večjo nosilnost, bolj gladko delovanje, manj zahtev po vzdrževanju, podaljšano življenjsko dobo in izboljšano splošno delovanje. Zaradi teh prednosti so idealni za široko paleto industrij, vključno s kmetijstvom, avtomobilizmom in vesoljskim inženiringom.

Tukaj je nekaj pogostih aplikacij valjčnih ležajev:

Avtomobilske komponente, kot so odmične gredi, ročične gredi in sistemi vzmetenja.
Kmetijska oprema, kot so kombajni in traktorji.
Komponente letalstva, kot so lopatice ventilatorja in sklopi podvozja.
Gradbeni stroji, kot so bagri in buldožerji.

Valjčne ležaje je tudi razmeroma enostavno namestiti v primerjavi z drugimi vrstami ležajev zaradi njihove samoporavnavne narave, kar znatno skrajša čas namestitve. Poleg tega zahtevajo minimalno mazanje, zaradi česar so stroškovno učinkoviti tudi pri dolgoročnih stroških vzdrževanja. To prispeva k razlogu, zakaj so namestitve valjčnih ležajev pogosto na območjih, kjer bi vibracije ali ekstremne temperature sicer povzročile resno škodo ali okvaro, če bi namesto njih uporabili standardne kroglične ležaje.

Pogosto zastavljena vprašanja

V: Ali je mogoče valjčne ležaje obnoviti?

O: Da, vendar je odvisno. Ni ekonomično obnavljati majhnih ležajev. Večje s premerom izvrtin nad 6- palcem pa je mogoče obnoviti z ekonomskimi koristmi.

V: Kako lahko zagotovim, da bom izbral pravi valjčni ležaj za svojo aplikacijo?

O: Proizvajalci priporočajo, da se posvetujete z inženirjem za uporabo ležajev, da povečate zmogljivost in zagotovite uspeh projekta, ko izbirate svoje konstrukcijske specifikacije.

V: Kaj je odmični valjčni ležaj?

O: Odmični valjčni ležaj je vrsta valjčnega ležaja z zunanjim obročem, ki je bil spremenjen tako, da vključuje vodilne prirobnice. Uporablja se v aplikacijah odmikačev in sledilnikov za podpiranje visokih radialnih obremenitev.

V: Kaj je kletkasti valjčni ležaj?

O: To je valjčni ležaj s kletko med valjema za zmanjšanje trenja, držanje valjev in vzdrževanje njihove enakomerne razdalje. Zasnovan je tako, da prenese skromne radialne in aksialne obremenitve.

V: Kakšna je pričakovana življenjska doba valjčnega ležaja?

O: Ko gre za pričakovano življenjsko dobo valjčnih ležajev, obstaja vrsta dejavnikov, ki lahko vplivajo na dolgo življenjsko dobo. Valjčni ležaji so običajno izdelani iz jekla ali drugih materialov z nizkim trenjem in visoko nosilnostjo, kar jim omogoča, da prenesejo največjo težo, hkrati pa zagotavljajo dober nadzor gibanja. Kot taki se že vrsto let uporabljajo v številnih panogah.

V: Ali valjčni ležaji zahtevajo posebno vzdrževanje?

O: Vzdrževanje valjčnih ležajev je kritična komponenta vsakega postopka, ki jih vključuje. Posebno pozornost je treba posvetiti zagotavljanju njihovega optimalnega delovanja in maksimalne življenjske dobe.

V: Kakšna je največja teža, ki jo lahko prenese valjčni ležaj?

A: Največja nosilnost katerega koli posameznega valjčnega ležaja bo odvisna od več dejavnikov, kot so njegova velikost, oblika in uporabljeni konstrukcijski materiali. Na splošno pa lahko različne vrste valjčnih ležajev prenesejo različne stopnje obremenitve. Na primer:

Stožčasti valjčni ležaji – običajno prenesejo do 1 milijon funtov radialne obremenitve na ležaj

1. Cilindrični valjčni ležaji – običajno prenesejo do 500 tisoč funtov kombinirane aksialne in radialne obremenitve na ležaj

2. Sferični valjčni ležaji – pogosto lahko prenesejo do 2 milijona funtov kombinirane aksialne in radialne obremenitve na ležaj

V: Ali je valjčne ležaje enostavno namestiti?

O: Ko razmišljate o valjčnih ležajih, je eno najpomembnejših vprašanj, ali jih je enostavno namestiti. Na srečo v večini primerov so. Valjčni ležaji so običajno zasnovani tako, da jih je mogoče preprosto namestiti brez uporabe posebnih orodij ali tehnik. To omogoča vsakomur z osnovnim znanjem o mehanskih sistemih, da hitro in učinkovito zaključi postopek namestitve.

V: Ali valjčni ležaji lahko delujejo pri ekstremnih temperaturah?

O: Valjčni ležaji so sestavni del mnogih mehanskih sistemov. Zaradi njihove zmožnosti delovanja pri ekstremnih temperaturah so neprecenljivi na številnih področjih uporabe. Od opreme, ki deluje v puščavskih pogojih, do tiste, ki je izpostavljena zmrznjeno mrzlemu podnebju – na valjčne ležaje se lahko zanesete, da bodo opravljali svoje naloge natančno in natančno ne glede na okolje.

V: Zakaj valjčni ležaji ne uspejo?

O: Večina okvar ležajev se pojavi zaradi nepravilnega mazanja. Do napake pri mazanju lahko pride, če je uporabljeno napačno mazivo, če ni naneseno dovolj maziva ali če je bil ležaj izpostavljen previsokim temperaturam, ki so povzročile razgradnjo maziva.

V: Ali je treba valjčne ležaje namastiti?

O: Mazanje je nujno potrebno za pravilno delovanje krogličnih in valjčnih ležajev. Ustrezno mazivo bo zmanjšalo trenje med notranjimi drsnimi površinami komponent ležajev in zmanjšalo ali preprečilo kovinski stik kotalnih elementov z njihovimi tekalnimi stezami.

V: Ali se valjčni ležaji obrabijo?

O: Pri nekaterih aplikacijah lahko kotalni ležaji utrpijo znatno izgubo materiala (obrabo) zaradi pomanjkanja mazanja, prisotnosti abrazivnih delcev, korozije, nihajnega vrtenja in drugih vzrokov.

V: Kako mažete valjčne ležaje?

O: Viskoznost olja je povezana z debelino filma, ki ga lahko ustvari, kar je ključnega pomena za ločevanje kotalnih in drsnih delov ležaja. Mazivo za mazivo: Medtem ko nekateri ležaji uporabljajo olje kot mazivo, je mazivo izbrano mazivo za 80 do 90 odstotkov ležajev.

V: Kateri so trije vzroki za hrupne valjčne ležaje?

O: Med različnimi vzroki hrupnega ležaja so proizvodne napake, mazanje, kontaminacija, pogoji vgradnje in uporaba. Proizvodne napake predstavljajo le majhen del napak v ležajih, saj ima veliko proizvajalcev uvedene določbe za odpravo teh napak.

V: Ali so valjčni ležaji hrupni?

O: Kotalni ležaji so na splošno bolj nagnjeni k stiku kovine s kovino in so bolj hrupni kot ležaji z ležaji, kjer so oljni filmi veliko debelejši in se stiki ne pojavljajo tako pogosto.
