Izbira notranje zračnosti ali prednapetosti
Delovna zračnost ali prednapetost v ležaju med drugim vpliva na trenje, velikost območja obremenitve in življenjsko dobo ležaja. Diagram 1 prikazuje razmerje med temi parametri. Diagram je posplošen in temelji na kotalnih ležajih pod radialno obremenitvijo.
Za splošne aplikacije mora biti delovni razmik znotraj priporočenega območja, prikazanega na diagramu 1.
Izbira začetne notranje zračnosti in Izbira prednapetosti opisujeta dejavnike vpliva, ki jih je treba upoštevati, in nudita metode, s katerimi lahko izračunate začetno notranjo zračnost, potrebno za doseganje stopnje zračnosti/prednapetosti, ki jo zahteva vaša aplikacija.

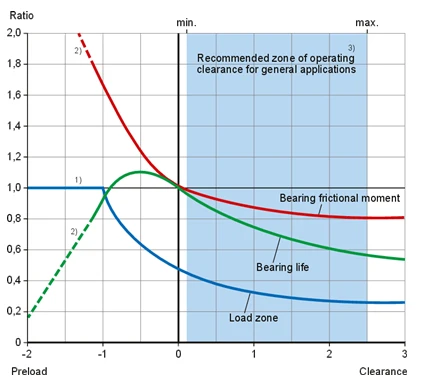

diagram 1 - Delovna zračnost ali prednapetost v primerjavi z glavnimi operativnimi merili
Notranja zračnost ležaja (slika 1) je definirana kot skupna razdalja, skozi katero se lahko en ležajni obroč premakne glede na drugega v radialni smeri (radialna notranja zračnost) ali v aksialni smeri (aksialna notranja zračnost).
Začetna notranja zračnost je notranja zračnost v ležaju pred montažo.
Montirana zračnost je notranja zračnost v ležaju po montaži, vendar pred delovanjem.
Delovna zračnost je notranja zračnost v ležaju, ko ta deluje in je dosegel stabilno temperaturo.
V večini aplikacij je začetna notranja zračnost v ležaju večja od njegove delovne zračnosti. To je zaradi učinkov:
motnje prilegajo gredi in/ali ohišju
toplotno raztezanje ležajnih obročev in pripadajočih komponent
Ležaji morajo imeti ustrezno delovno zračnost, da lahko zadovoljivo delujejo (pomembna je izbira pravilne zračnosti/prednapetosti).
V večini primerov ležaji zahtevajo določeno stopnjo zračnosti (izbira začetne notranje zračnosti). Vendar pa lahko v nekaterih primerih zahtevajo prednapetost, tj. negativno zračnost (izbira prednapetosti).
Splošno pravilo:
Kroglični ležaji morajo imeti delovno zračnost, ki je skoraj enaka nič.
Cilindrični, igelni, sferični in CARB toroidni valjčni ležaji običajno zahtevajo vsaj majhno delovno zračnost.
Stožčasti valjčni in kotni kroglični ležaji morajo imeti majhno delovno zračnost, razen v aplikacijah, kjer je potrebna visoka stopnja togosti ali nadzor položaja, v tem primeru jih je mogoče namestiti z določeno stopnjo prednapetosti.
